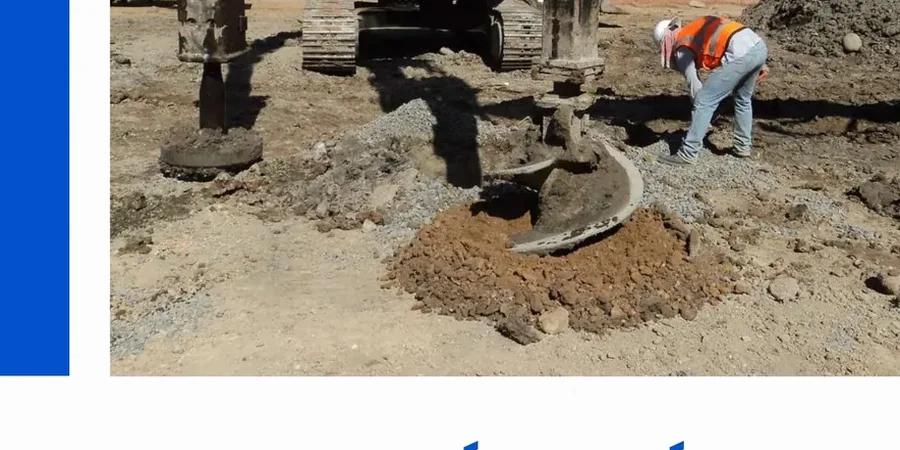

El equipo de hincado con alimentación por tolva superior y vibrador de aguja de 130 kW llega al sitio en Buin y lo primero que evaluamos es la estratigrafía típica de la cuenca del río Maipo: limos arenosos y arenas limosas con intercalaciones de bolones. En Buin trabajamos con profundidades de tratamiento que suelen rondar entre 6 y 12 metros, porque los depósitos compresibles aparecen temprano. El diseño de columnas de grava requiere correlacionar la energía de compactación con el índice N60 del ensayo SPT ejecutado en la misma parcela. Nos apoyamos en la metodología de Priebe para estimar el factor de mejora y en correlaciones de campo de Seed & Idriss cuando el objetivo es mitigar el potencial de licuefacción. Antes de movilizar el tren de trabajo, el ensayo SPT nos da la resistencia a la penetración y la ubicación exacta del nivel freático, dato crítico porque en varios sectores de Buin el agua aparece a menos de 2 metros de profundidad durante el invierno. Con esa información definimos la malla triangular o cuadrada, el diámetro de columna —generalmente 0.60 m a 0.90 m— y la secuencia de hincado que minimiza el remoldeo de las columnas vecinas.
En los suelos de la cuenca del Maipo una columna de grava bien diseñada reduce asentamientos entre un 40 % y un 70 % respecto al suelo sin tratar.
Enfoque y alcance
Factores del sitio
El crecimiento de Buin hacia el poniente de la Ruta 5 ha empujado la urbanización sobre terrenos que antiguamente fueron brazos del río Maipo. Esos suelos guardan lentes de arena suelta y limo blando que, bajo la aceleración sísmica de diseño de la zona sísmica 3 según NCh433, pueden licuar si no se tratan. El mayor riesgo no es solo el asentamiento diferencial; en un sismo severo, una fundación superficial sobre suelo no mejorado puede perder apoyo lateral y generar una falla progresiva de la estructura. El diseño de columnas de grava actúa como un sistema de densificación y refuerzo que eleva el factor de seguridad contra licuefacción por encima de 1.3, valor que exigimos para edificaciones categoría III. Ignorar la heterogeneidad del subsuelo en Buin —donde en 50 metros lineales podés pasar de arena densa a limo compresible— es una decisión que después se paga con fisuras en muros y losas, y con plazos de reparación que superan los beneficios del ahorro inicial.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Normas aplicables
NCh433.Of1996 mod. 2012 (Diseño sísmico), NCh1508.Of2014 (Geotecnia – Estudio de mecánica de suelos), FHWA-NHI-05-039 (Improvement – Stone Columns), NCh 1534-1 (Proctor estándar del material de aporte)
Servicios relacionados
Diseño geotécnico de la malla
Definición de la geometría de columnas, separación y profundidad en función del perfil de suelo encontrado en Buin. Incluye estimación de asentamientos post-mejoramiento, verificación de capacidad de soporte y análisis de estabilidad global del conjunto suelo-columna bajo cargas estáticas y sísmicas según NCh433.
Especificaciones técnicas y control de ejecución
Elaboramos la especificación técnica de vibrosustitución con criterios de aceptación por registro de amperaje y CPT de control. Supervisamos la instalación del lote de prueba inicial y ajustamos la malla si los resultados en campo difieren del modelo geotécnico de Buin.
Parámetros típicos
Consultas frecuentes
¿Cuál es el costo del diseño de columnas de grava para un proyecto en Buin?
El diseño completo, que incluye análisis de licuefacción, definición de malla y especificaciones técnicas, se mueve en un rango de $704.000 a $2.321.000 según la superficie a tratar, la cantidad de sondajes disponibles y la complejidad del perfil estratigráfico.
¿Qué norma chilena regula el diseño de columnas de grava?
No existe una norma chilena exclusiva para columnas de grava, por lo que el diseño se apoya en la NCh433 para la demanda sísmica, la NCh1508 para los parámetros del suelo, y las guías internacionales FHWA-NHI-05-039 y las recomendaciones de Priebe (1995) para el dimensionamiento del mejoramiento.
¿Cómo se verifica que las columnas de grava cumplieron con el diseño en terreno?
El control se realiza durante la instalación mediante el registro continuo de amperaje y profundidad del vibrador. Posteriormente se ejecutan ensayos CPT entre columnas para comprobar el incremento de resistencia; en Buin exigimos que la resistencia de punta normalizada qc1Ncs supere el umbral definido en el diseño para descartar licuefacción.
¿En qué tipo de suelos de Buin es más efectivo el tratamiento con columnas de grava?
El tratamiento es más efectivo en los limos arenosos y arenas limosas que predominan en la cuenca del Maipo. Cuando el contenido de finos es bajo (<15 %) la densificación es muy rápida; con finos entre 15 % y 30 % la columna trabaja como refuerzo y drenaje, y requiere una separación menor.
