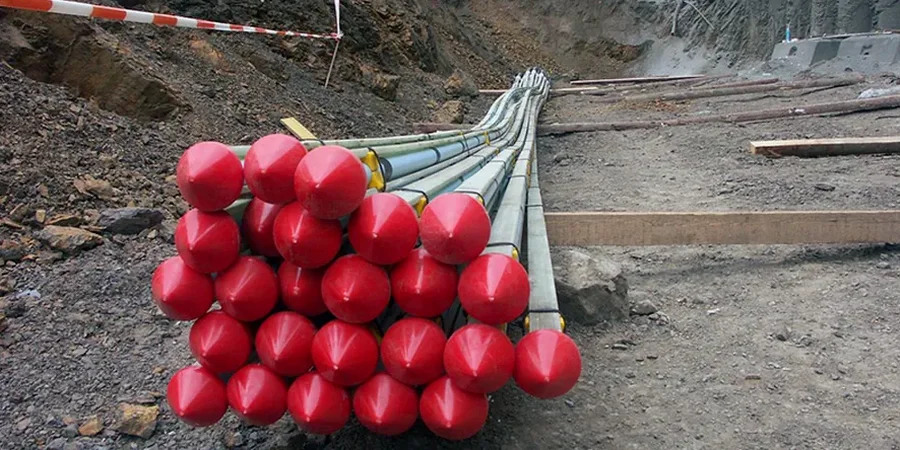

Buin, ubicada en la cuenca del río Maipo a 483 msnm, enfrenta un desafío geotécnico particular: la transición entre suelos granulares de alta permeabilidad y depósitos finos limo-arcillosos que definen el comportamiento de las excavaciones. En proyectos de edificación sobre terrenos con napas colgantes, o donde se requiere excavar junto a linderos construidos, el diseño de anclajes activos/pasivos se convierte en la solución de contención más eficiente. El equipo técnico aborda cada proyecto en Buin con un cálculo que integra la capacidad de carga última, la longitud de bulbo y las pérdidas por fluencia lenta típicas de estos suelos. Complementamos el análisis con un ensayo SPT para correlacionar la fricción unitaria en la zona de anclaje y garantizar que la tensión de diseño no supere el 60% de la carga de rotura, como exige la práctica sísmica chilena.
Un bulbo de anclaje mal dimensionado en suelos finos de Buin puede perder hasta el 30% de su carga en los primeros 90 días si no se controla la fluencia.
Enfoque y alcance
Factores del sitio
Un error típico de constructoras que operan en la zona de Buin es asumir que la capacidad de adherencia del bulbo es uniforme en toda la longitud perforada, ignorando la presencia de bolsones de arena suelta o lentes de limo que reducen drásticamente la fricción lateral. Cuando no se ejecuta un ensayo de arrancamiento sobre al menos el 5% de los anclajes instalados, se corre el riesgo de que el sistema activo pierda tensión tras el primer evento sísmico moderado, algo que la NCh2369 penaliza severamente en el análisis de estabilidad global. Otro punto crítico es la corrosión bajo nivel freático: en sectores de Buin con riego agrícola intensivo, la conductividad del agua acelera el deterioro del acero si no se respeta la clase de protección especificada. La revisión periódica de la carga remanente es la única garantía de que un muro anclado mantendrá su función de contención durante la vida útil de la obra.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Normas aplicables
NCh2369.Of2003 – Diseño sísmico de estructuras industriales y de contención, NCh3171.Of2017 – Anclajes inyectados en suelo y roca – Diseño, ejecución y control, FHWA-NHI-10-024 – Soil Nail Walls and Ground Anchors (para criterios de fluencia y ensayos de creep), NCh 3263 – Standard Test Method for Rock Bolt Anchor Pull Test (adaptado para anclajes en suelo)
Servicios relacionados
Cálculo de capacidad y longitud de bulbo
Determinamos la carga de servicio admisible en función del perfil estratigráfico de Buin, calculando la resistencia por fricción unitaria en cada horizonte de suelo. Incluye revisión de estabilidad global con software de equilibrio límite, considerando el sismo de diseño de la NCh2369.
Ensayos de arrancamiento y aceptación en sitio
Ejecutamos ensayos de tracción sobre anclajes de sacrificio y de producción, midiendo la curva carga-desplazamiento con manómetro calibrado. Verificamos el cumplimiento del criterio de fluencia según el método FHWA, emitiendo un informe con trazabilidad ISO 17025.
Monitoreo de carga remanente y relajación
Instalamos celdas de carga con datalogger para registrar la evolución de la tensión en el tendón durante los primeros 120 días, identificando pérdidas por relajación del acero o asentamiento del bulbo en los suelos finos de Buin.
Parámetros típicos
Consultas frecuentes
¿Qué diferencia hay entre un anclaje activo y uno pasivo para mi proyecto en Buin?
El anclaje activo se pretensa tras la inyección del bulbo, aplicando una carga de diseño que comprime el muro o la pantalla contra el terreno desde el inicio. Se usa en muros de contención definitivos donde no se toleran desplazamientos. El anclaje pasivo, en cambio, solo entra en tracción cuando el suelo se deforma, siendo ideal para estabilizar cortes temporales o taludes durante la excavación. En Buin, según la cercanía a linderos y la sensibilidad de las estructuras vecinas, nuestro equipo recomienda uno u otro sistema, verificando siempre la fluencia según NCh3171.
¿Cuánto cuesta el diseño e instalación de anclajes en Buin?
El costo varía según la longitud de bulbo, la carga de diseño y el número de niveles de anclaje. En Buin, los proyectos típicos de contención con anclajes activos/pasivos oscilan entre $427.000 y $1.862.000 pesos chilenos, dependiendo de si se trata de una línea única de anclaje para un corte temporal o un sistema múltiple con protección anticorrosiva clase I para obra definitiva. Este rango incluye el cálculo estructural, los ensayos de arrancamiento y el monitoreo inicial de carga.
¿Qué ensayos se realizan para verificar la resistencia de un anclaje en suelos del Maipo?
Realizamos tres tipos de ensayos en Buin: el ensayo de investigación (sobre anclajes de sacrificio, llevado hasta la rotura para validar la fricción unitaria de diseño), el ensayo de aceptación (sobre el 5% de los anclajes de producción, cargando al 133% de la carga de servicio) y el ensayo de verificación de fluencia (manteniendo la carga durante 60 minutos y midiendo el desplazamiento diferido). Todo se ejecuta con gatos hidráulicos calibrados y se reporta bajo el estándar de la norma NCh3171.
¿Qué vida útil tiene un sistema de anclaje en condiciones de riego agrícola como las de Buin?
La vida útil depende de la clase de protección anticorrosiva especificada. Para suelos con riego frecuente y posible fluctuación del nivel freático, como ocurre en varios predios de Buin, recomendamos anclajes clase I con doble vaina corrugada y tubo de inyección secundario, lo que otorga una protección equivalente a la de una estructura de hormigón armado permanente. Con esta protección y un monitoreo periódico de carga, el sistema puede superar los 50 años de servicio sin degradación significativa del acero de pretensado.
